초전도 vs 이온트랩: 양자 하드웨어 패권 경쟁과 기술 격차

양자컴퓨터 하드웨어 비교: 초전도 회로 냉각 장치와 이온트랩 레이저 진공 챔버 구조도

지난글에서는 0과 1이 공존하는 ‘중첩’과 공간을 뛰어넘어 즉시 반응하는 ‘얽힘’이라는 물리 법칙을 살펴보았습니다. 큐비트가 가진 이론적인 위력을 이해하고 나면, 자연스럽게 현실적인 물음으로 시선이 향합니다.

“이론은 알겠는데, 바람만 불어도 깨지는 이 연약한 큐비트를 현실 물질 세계에서 도대체 어떻게 만들어 쓰는 걸까?”

이 질문에 답을 내놓기 위해 글로벌 빅테크 기업들과 유망 스타트업들이 경쟁하는 전장이 바로 ‘양자 하드웨어’입니다.

소프트웨어가 아무리 정교해도 이를 실행할 반도체 칩이 있어야 컴퓨터가 작동하듯, 양자컴퓨터 역시 큐비트를 물리적으로 구현할 그릇이 필수적입니다. 현재 이 하드웨어 무대는 크게 두 진영으로 나뉘어 치열한 패권 다툼을 벌이고 있습니다. IBM과 구글이 주도하는 ‘초전도(Superconducting) 방식’과, 아이온큐(IonQ) 등이 이끄는 ‘이온트랩(Ion Trap) 방식’입니다.

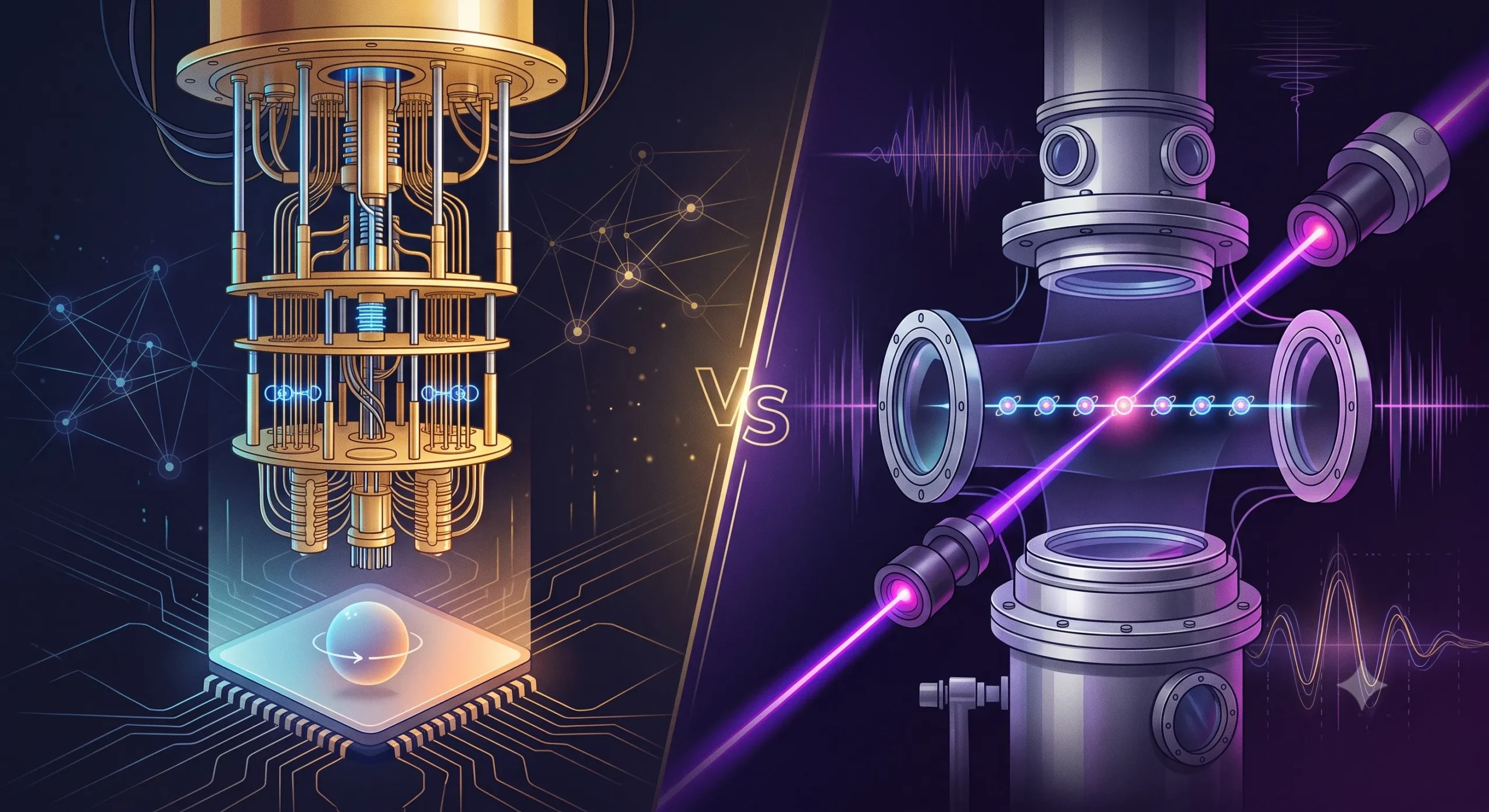

양자컴퓨터 하드웨어 비교: 초전도 회로 냉각 장치와 이온트랩 레이저 진공 챔버 구조도

1. 인공적으로 만들어낸 거대한 회로: 초전도 방식 (Superconducting)

우리가 뉴스나 다큐멘터리에서 양자컴퓨터를 검색할 때 가장 흔히 마주치는 화려한 황금빛 샹들리에 형태의 장치가 바로 초전도 방식의 냉각기입니다. 이 진영의 대표 주자는 IBM, 구글, 리게티(Rigetti)입니다.

어떻게 만들까?

초전도 방식은 쉽게 말해 ‘기존 반도체 공정을 응용한 인공 큐비트’입니다. 실리콘 웨이퍼 위에 특수한 초전도 금속(알루미늄, 나이오븀 등)으로 미세한 전자 회로를 인쇄합니다. 그런 다음 절대영도(-273.15°C)에 가까운 극저온 상태로 냉각하면 전기 저항이 0이 되는 ‘초전도 현상’이 발생합니다. 이 회로에 마이크로파(전파)를 쏘아 전류의 흐름을 조작함으로써 0과 1의 양자 중첩 상태를 만들어냅니다.

핵심 장점: 압도적인 연산 속도와 빠른 확장성

초전도 방식의 최대 무기는 속도와 대량 생산 가능성입니다. 연산 주기가 나노초(ns) 단위로 극도로 빠르며, 인류가 지난 반세기 동안 쌓아온 반도체 미세 공정 인프라를 그대로 활용할 수 있습니다. 덕분에 100큐비트, 400큐비트, 1,000큐비트 등 물리적 큐비트의 숫자를 단기간에 빠르게 늘려가는 데 가장 유리한 고지를 점하고 있습니다.

치명적인 약점: 극심한 노이즈와 냉각 인프라의 한계

문제는 사람이 인공적으로 깎아 만든 회로이다 보니 칩마다 미세한 결함이 존재한다는 점입니다. 큐비트마다 특성이 미세하게 달라 오차가 잦고, 주변 환경에 극도로 취약합니다. 중첩 상태를 유지하는 시간(결맞음 시간)이 마이크로초 단위로 매우 짧습니다. 무엇보다 우주보다 차가운 극저온을 유지하기 위해 천문학적인 비용이 드는 거대한 희석 냉동기를 필수로 돌려야 한다는 물리적 공간의 한계가 존재합니다.

2. 자연 그대로의 완벽한 원자를 가두다: 이온트랩 방식 (Ion Trap)

거대한 냉동기를 돌려 회로를 얼리는 방식과 정반대의 철학을 가진 진영이 있습니다. 바로 아이온큐(IonQ), 퀀티뉴엄(Quantinuum) 등이 주도하는 이온트랩 방식입니다.

어떻게 만들까?

이온트랩은 회로를 인공적으로 만들지 않습니다. 자연계에 존재하는 원자(이테르븀, 바륨 등)에서 전자를 하나 떼어내 전기를 띤 상태(이온)로 만듭니다. 그리고 진공 챔버 안에서 전자기장을 형성해 이 이온들을 허공에 일렬로 둥둥 띄워 가둡니다. 그런 다음 정밀한 레이저 빔을 쏘아 개별 원자의 에너지 준위를 제어하며 0과 1의 계산을 수행합니다.

핵심 장점: 완벽한 균일성, 긴 수명, 높은 정확도

이온트랩의 가장 큰 축복은 ‘자연산 원자의 완벽함’입니다. 인간이 깎아 만든 반도체 패턴은 오차가 있지만, 자연에 존재하는 이테르븀 원자는 서울에 있든 뉴욕에 있든 100% 동일한 물리적 특성을 가집니다. 회로 불량이 원천적으로 존재하지 않는 셈입니다.

덕분에 중첩 상태가 깨지지 않고 유지되는 결맞음 시간이 수 초에서 수 분에 이를 정도로 초전도 방식보다 수만 배 이상 깁니다. 양자 계산의 정확도를 뜻하는 ‘충실도(Fidelity)’가 매우 뛰어나며, 거대한 극저온 냉동기 없이 비교적 단순한 진공 챔버 수준에서 상온에 가깝게 작동할 수 있다는 점도 커다란 장점입니다.

치명적인 약점: 느린 연산 속도와 큐비트 수직 확장의 벽

반면 이온트랩은 연산 속도가 마이크로초(μs) 단위로 초전도 방식에 비해 상대적으로 느립니다. 또한 허공에 띄운 수십 개의 이온이 서로 전기적으로 밀어내는 힘을 통제해야 하므로, 하나의 챔버 안에 100개, 1,000개의 원자를 안정적으로 줄 세우는 것이 물리적으로 매우 까다롭습니다. 큐비트 숫자를 빠르게 늘리기 어렵다는 점이 가장 큰 성장통으로 지적받습니다.

3. 한눈에 비교하는 하드웨어 양대 산맥

비교 항목 초전도 회로 (Superconducting) 이온트랩 (Ion Trap)
대표 기업 IBM, 구글, 리게티 아이온큐(IonQ), 퀀티뉴엄
큐비트 형태 인공 초전도 금속 회로 자연 원자 이온 (Yb, Ba 등)
제어 수단 마이크로파 (전파) 정밀 레이저 빔
동작 환경 절대영도 극저온 (-273°C) 고진공 챔버 (상온 구동 지향)
연산 속도 매우 빠름 (나노초 단위) 상대적으로 느림 (마이크로초 단위)
큐비트 수명(결맞음) 매우 짧음 (오류 발생률 높음) 매우 김 (정확도 및 충실도 높음)
확장성(Qubit Scale) 대량 생산 및 수량 확장에 유리 다량의 이온 제어 시 병목 발생

4. 하드웨어 관점에서 바라보는 기술적 해자

양자컴퓨팅의 상용화 경쟁을 바라볼 때 많은 이들이 단순히 “어느 회사가 큐비트 숫자를 더 많이 발표했는가?”에 매몰되곤 합니다. 하지만 하드웨어의 실질적인 가치는 큐비트의 단순 수량(Quantity)이 아니라, 계산이 틀리지 않는 질(Quality)에 있습니다.

아무리 1,000큐비트 컴퓨터를 만들어도 10번 계산해서 9번 에러가 난다면 무용지물입니다. 반대로 50큐비트라도 에러 없이 완벽하게 복잡한 알고리즘을 수행할 수 있다면 산업 현장에서 즉시 경제적 부가가치를 창출할 수 있습니다.

초전도 진영은 큐비트 수를 공격적으로 늘려가면서 동시에 쏟아지는 노이즈를 제어하는 ‘양자 오류 정정’ 기술에 집중하고 있습니다.
이온트랩 진영은 고유의 높은 정확도를 유지한 채 여러 칩을 광섬유로 엮는 모듈러(Modular) 아키텍처로 큐비트 수량 한계를 극복하려 시도하고 있습니다.
두 진영 중 어느 한쪽의 완승으로 끝날지, 혹은 스마트폰(고성능)과 서버(대용량)처럼 각자의 영역에서 공존하게 될지는 아직 정해지지 않았습니다. 분명한 것은 기술의 병목이 하드웨어의 물리적 완성도에 달려 있다는 사실입니다.


※ 본 글은 정보 공유 및 스터디 목적의 콘텐츠이며 특정 종목의 투자 권유가 아닙니다. 내용 중 일부 오류가 존재할 수 있으며, 이를 근거로 행해진 투자 결정 및 결과에 대해 일체의 법적 책임을 지지 않습니다.
